Конструкция и принцип работы моноблочных насосов LEO XST
Горизонтальные моноблочные насосы LEO XST предназначены для подачи и циркуляции чистой, химически неагрессивной воды и других жидкостей со схожими физическими свойствами. Оборудование применяется в системах водоснабжения, ирригации, кондиционирования и холодоснабжения.
Особенности моноблочной конструкции

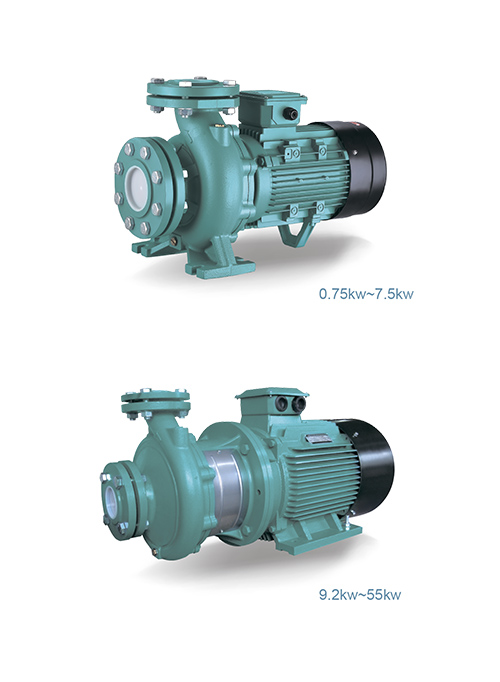

Насосы LEO XST выполнены в горизонтальной компоновке с осевым всасывающим и радиальным напорным патрубками. Компактное моноблочное исполнение сокращает площадь, необходимую для установки оборудования, и упрощает монтаж в насосных станциях.
Конструкция обеспечивает удобный доступ к основным узлам. Электродвигатель и рабочее колесо можно снять без демонтажа фланцевых соединений трубопроводов, что сокращает продолжительность технического обслуживания и ремонта.
- Одноступенчатый центробежный насос с одним рабочим колесом.
- Осевой всасывающий и радиальный напорный патрубки.
- Электродвигатель и рабочее колесо снимаются без демонтажа фланцевых соединений.
- Производительность — до 220 м³/ч.
- Напор — до 90 метров.
- Температура жидкости — от −10 до +85 °C.
- Максимальное рабочее давление — до 12 бар.
Центробежное рабочее колесо
Насосы серии XST оснащаются одноступенчатым центробежным рабочим колесом. Жидкость поступает через осевой всасывающий патрубок, ускоряется лопатками рабочего колеса и направляется в спиральный отвод. В отводе кинетическая энергия потока преобразуется в давление.
Одноколесная конструкция отличается надёжностью и сравнительно простым обслуживанием. Она обеспечивает стабильную подачу жидкости в пределах рабочего диапазона выбранной модели.
Технические характеристики насосов LEO XST
Диапазон рабочих параметров
Серия LEO XST охватывает модели с производительностью до 220 м³/ч и напором до 90 метров. Максимальное рабочее давление составляет 12 бар, а допустимая температура перекачиваемой жидкости находится в диапазоне от −10 до +85 °C.
Конкретные значения производительности, напора, мощности двигателя, диаметров присоединительных патрубков и других параметров зависят от выбранной модели насоса.
Области применения моноблочных насосов LEO
- Системы хозяйственного и промышленного водоснабжения.
- Системы орошения и ирригации.
- Подача и циркуляция чистой химически неагрессивной воды и других совместимых жидкостей.
- Системы холодоснабжения и кондиционирования.
- Циркуляция охлаждающей воды через чиллеры, теплообменники и градирни.
Системы водоснабжения и ирригации
Насосы LEO XST применяются для подачи воды в системах водоснабжения жилых, общественных, коммерческих и промышленных объектов. Также оборудование может использоваться для орошения сельскохозяйственных угодий и подачи воды в ирригационные сети.
Центробежная конструкция обеспечивает стабильную подачу при изменении водопотребления. Для эффективной эксплуатации рабочую точку необходимо подбирать с учётом характеристики трубопроводной системы.
Циркуляция в системах холодоснабжения
В системах кондиционирования и холодоснабжения насосы обеспечивают циркуляцию охлаждающей воды через теплообменники, градирни и чиллеры. Температурный диапазон позволяет использовать оборудование в различных технологических и инженерных контурах при соблюдении требований технического паспорта.

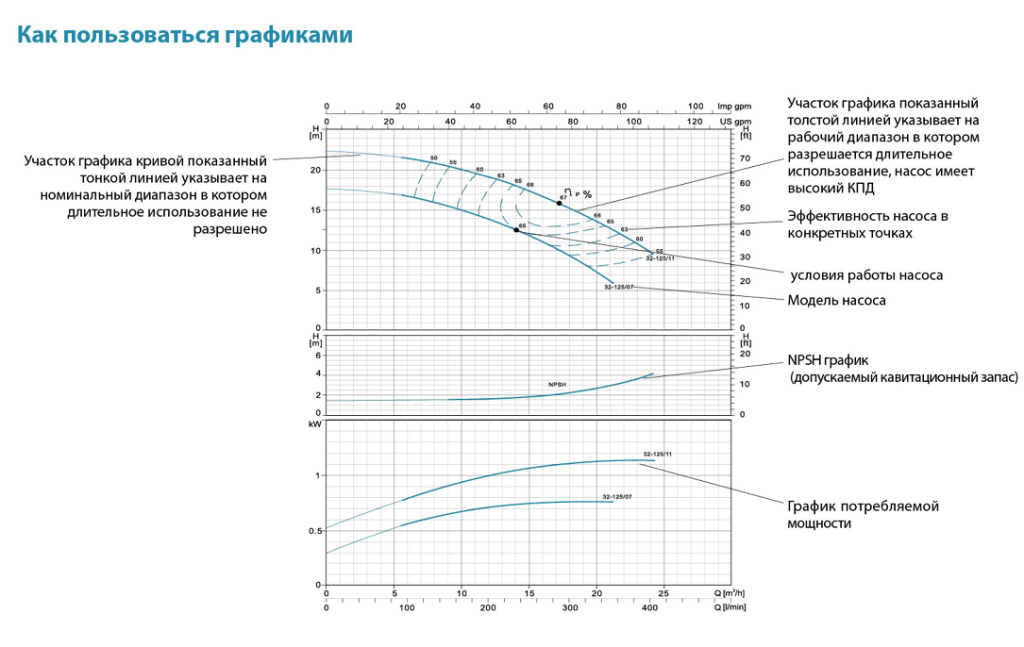

При подборе модели необходимо учитывать положение расчётной рабочей точки на характеристической кривой насоса.
Подбор и эксплуатация насосов LEO XST
Критерии выбора модели
Основными параметрами для подбора насоса являются требуемая производительность и напор. Рабочая точка должна находиться на пересечении характеристики насоса и характеристики системы, желательно в зоне наибольшего коэффициента полезного действия.
При расчёте требуемого напора учитывают геодезическую высоту подъёма, потери давления на трение в трубопроводах, местные сопротивления арматуры и фитингов, а также необходимое остаточное давление в точке потребления.
Дополнительно следует учитывать температуру и свойства жидкости, характеристики электросети, диаметр присоединительных патрубков, режим эксплуатации и условия установки оборудования.
Требования к монтажу
Горизонтальные моноблочные насосы устанавливают на прочное, жёсткое и выровненное основание. Трубопроводы должны быть закреплены отдельно и не создавать механическую нагрузку на патрубки насоса.
На всасывающей линии рекомендуется устанавливать сетчатый фильтр для защиты рабочего колеса от загрязнений. Напорную линию оснащают обратным клапаном и запорной арматурой. Перед первым запуском необходимо убедиться в правильности подключения электродвигателя и заполнить корпус насоса жидкостью, если это предусмотрено условиями монтажа.
Эксплуатация насоса без жидкости не допускается. Периодичность технического обслуживания определяется условиями эксплуатации и требованиями руководства производителя.
