Отопление

Типы систем отопления и их применение

Система отопления включает источник тепла, трубопроводы, отопительные приборы и комплектующие для распределения теплоносителя. Выбор оборудования зависит от площади помещений, доступных энергоресурсов, требований к температурному режиму и особенностей эксплуатации объекта.

Водяные системы отопления

Водяные системы отопления применяются в жилых домах, общественных и административных зданиях. В качестве теплоносителя используется вода с температурой 85–105°C для систем с радиаторами и конвекторами. Системы с естественной циркуляцией работают за счет разности плотностей нагретого и охлажденного теплоносителя, системы с принудительной циркуляцией требуют установки циркуляционного насоса. Для обеспечения циркуляции в горизонтальных участках скорость воды должна быть не менее 0,25 м/с.

Паровые системы низкого и высокого давления

Паровые системы отопления подразделяются на системы низкого давления с начальным давлением пара 0,05–0,7 кгс/см² и системы высокого давления с давлением более 0,7 кгс/см². Паровое отопление применяется в производственных помещениях, где допустимы повышенные температуры теплоотдающих поверхностей. В жилых и общественных зданиях паровое отопление высокого давления не используется из-за санитарных ограничений.

Электрические и воздушные системы

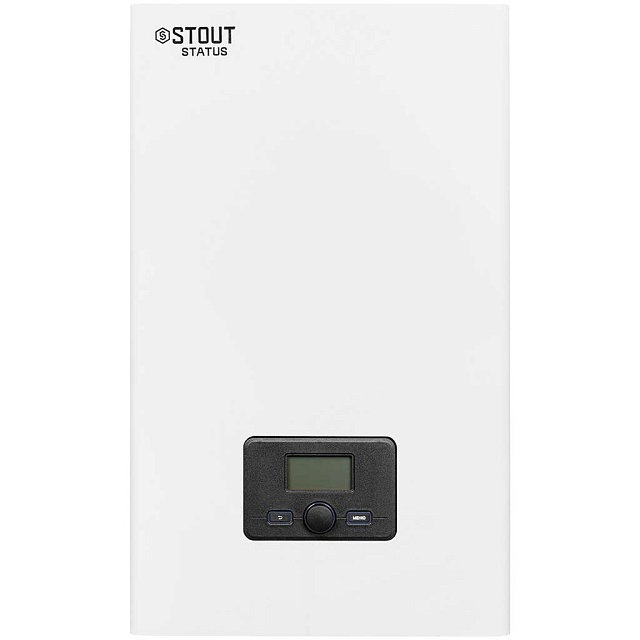

Электрические системы отопления включают электрокотлы, обогреватели, системы теплого пола и тепловые насосы. Электрокотлы обеспечивают обогрев помещений площадью от 30 до 260 м² и применяются в районах без централизованного газоснабжения. Воздушные системы отопления с нагревом воздуха в электрокалориферах или тепловых насосах применяются в помещениях большого объема и в зданиях с числом этажей пять и более.

Оборудование для систем отопления

Котлы и водонагреватели

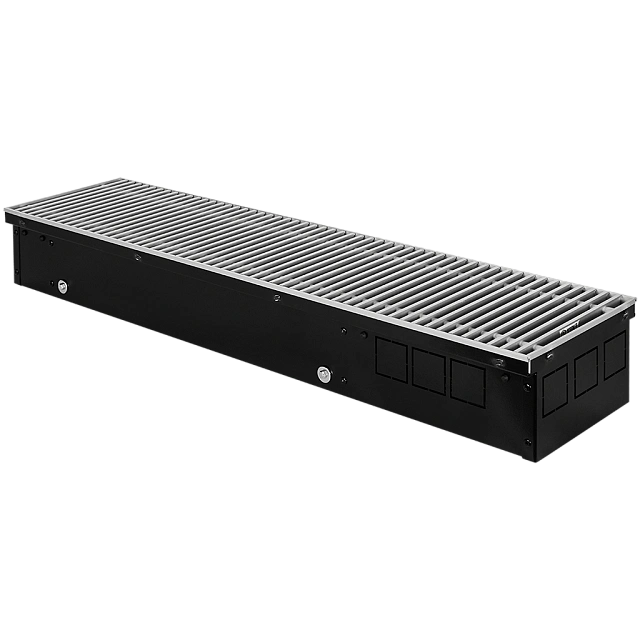

Основное оборудование для систем отопления включает котлы, водонагреватели, циркуляционные насосы, радиаторы, конвекторы и панельные приборы. Газовые котлы выпускаются в настенном и напольном исполнении, с одним контуром для отопления или двумя контурами для отопления и горячего водоснабжения. Большинство моделей адаптировано к условиям эксплуатации с переменным давлением газа и качеством воды.

Циркуляционные насосы и клапаны

Циркуляционные насосы для систем отопления обеспечивают принудительное движение теплоносителя по трубопроводам. Подбор насоса выполняется по расходу теплоносителя и требуемому напору с учетом гидравлического сопротивления системы. Клапаны используются для регулирования расхода теплоносителя и балансировки системы.

Радиаторы и отопительные приборы

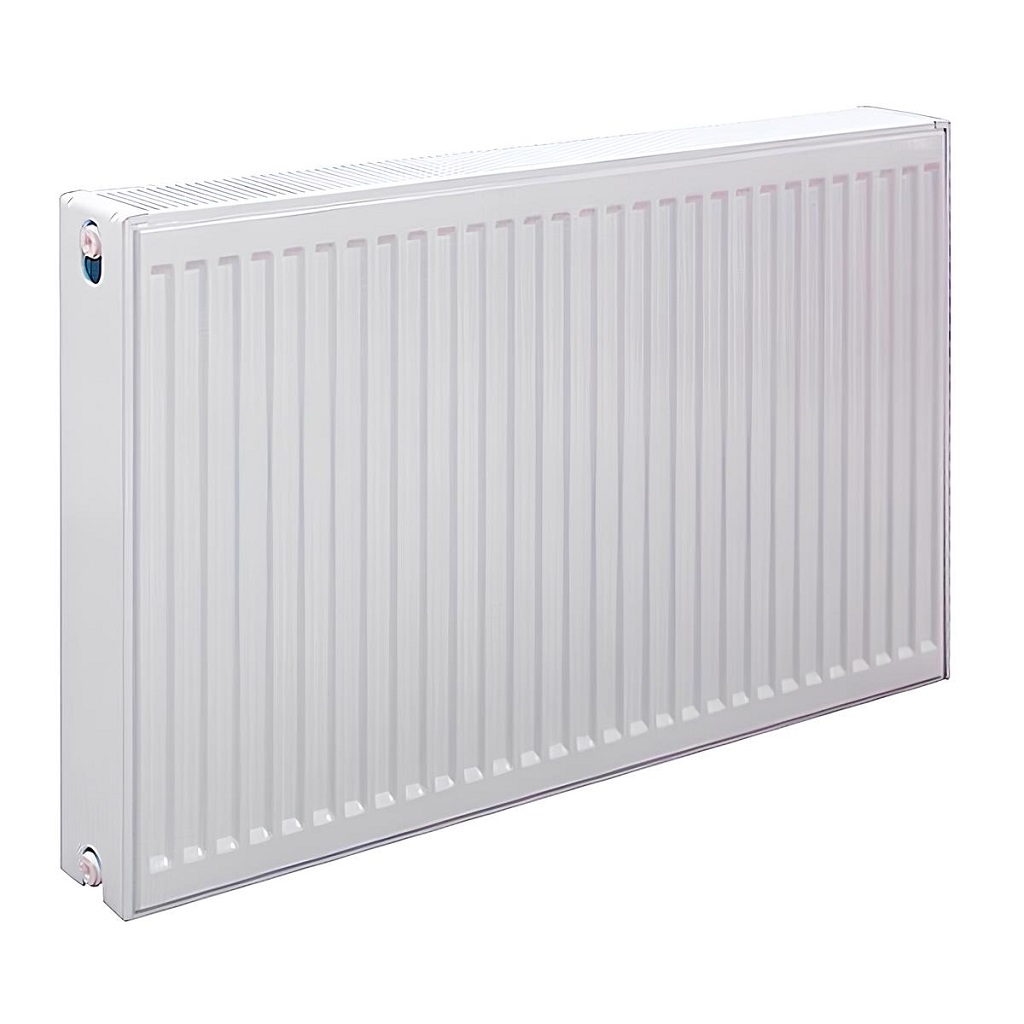

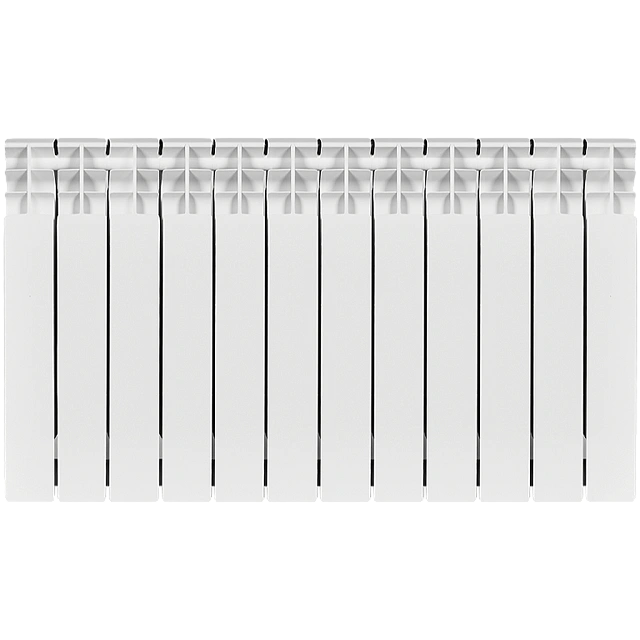

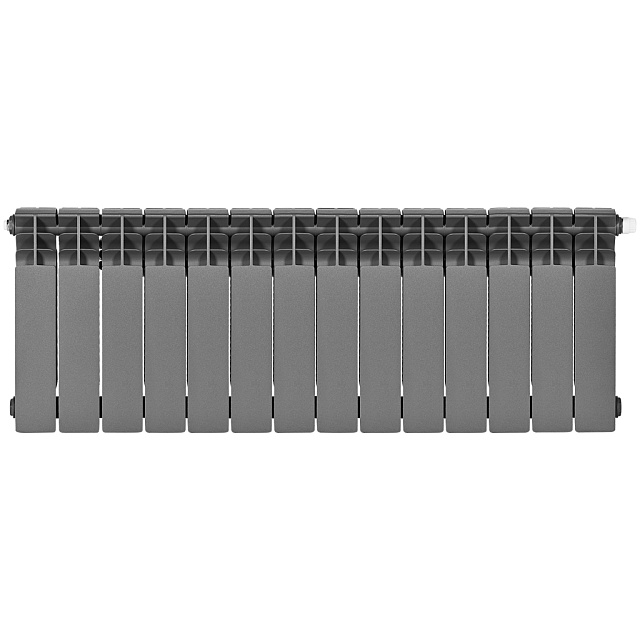

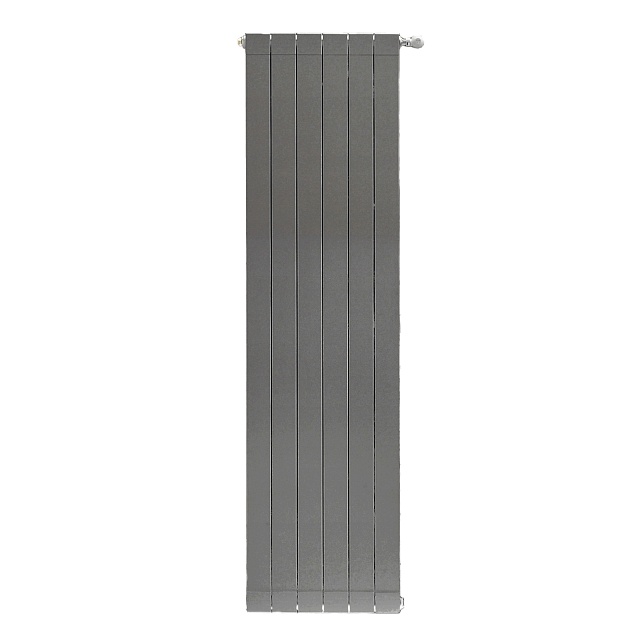

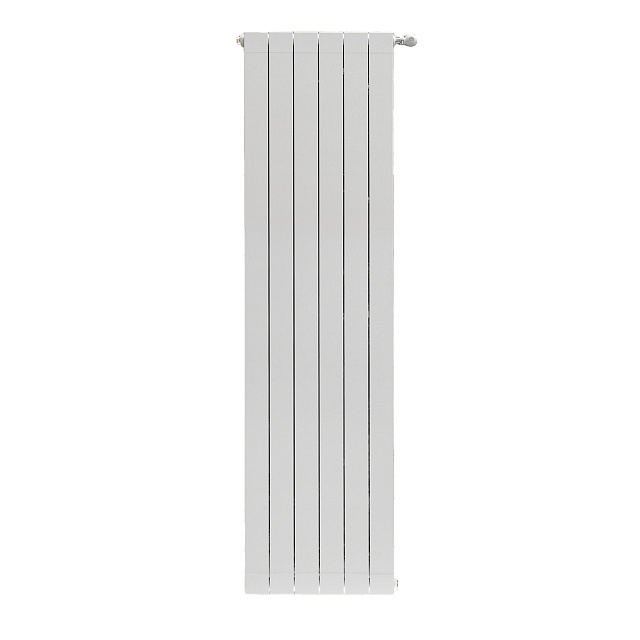

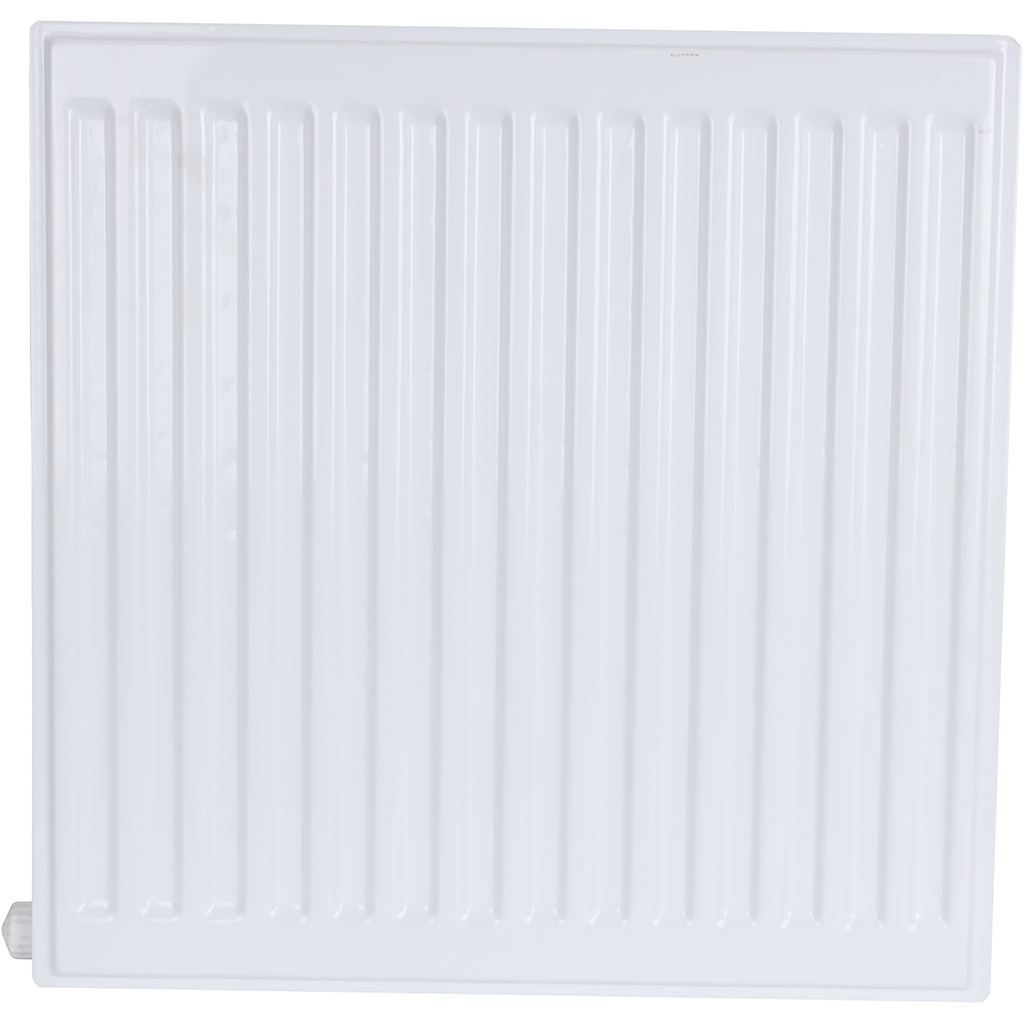

Радиаторы отопления изготавливаются из стали, алюминия или биметалла. Выбор материала зависит от параметров теплоносителя, давления в системе и требований к теплоотдаче. Расчет площади нагревательной поверхности отопительного прибора выполняется по тепловым потерям помещения с учетом температуры теплоносителя и условий установки прибора.

Комплектующие и автоматика

Фильтры и расширительные баки

Комплектующие для систем отопления включают фильтры для защиты от механических загрязнений, расширительные баки для компенсации теплового расширения, клапаны для регулирования расхода теплоносителя, воздухоотводчики и предохранительные устройства.

Автоматика и регулирование

Автоматика для отопления позволяет программировать температурные режимы, управлять работой котла и насосов, контролировать параметры системы дистанционно. При проектировании системы отопления учитываются теплопотери здания через ограждающие конструкции, инфильтрация наружного воздуха, требуемая температура в помещениях и климатические условия региона.
