- Рабочая среда – вода
- Сбросное давление – 6 бар.
- Исполнение: Угловой
- Максимальная температура: 115°C
- Пропускная способность: 1666,3 кг/ч
- Входной патрубок: 1” (ВН)

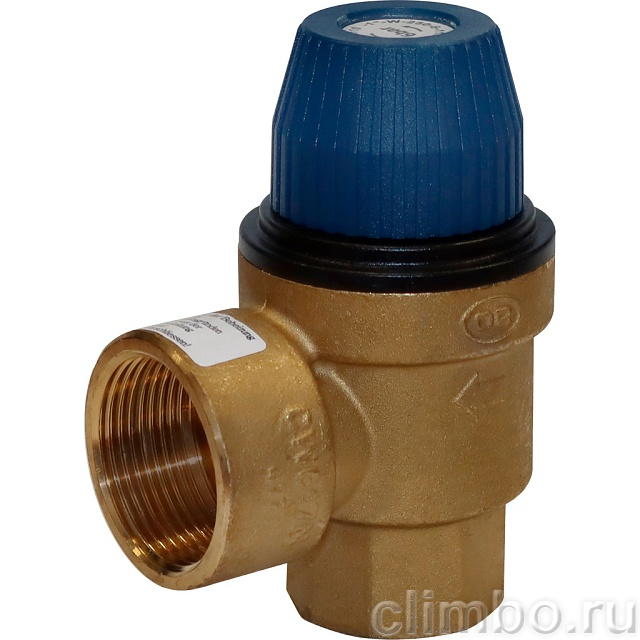

Описание предохранительного клапана STOUT 6 бар 1"
Предохранительный мембранный клапан OFFICINE RIGAMONTI SVS создан для обеспечения безопасности трубопроводных систем.
Назначение – предотвращение превышения допустимого давления за счет сброса избыточного теплоносителя наружу. Клапан работает в автоматическом режиме, обеспечивая стабильную работу системы.
Основные характеристики:
- Исполнение: Угловой с синим поворотным колпачком
- Рабочая среда: Вода
- Сбросное давление: 6 бар
- Пропускная способность: 1666,3 кг/ч
- Материал корпуса: Латунь
- Максимальная температура рабочей среды: 115°C
- Размеры патрубков:
- Входной – 1” (ВН),
- Сбросной – 1 1/4” (ВН)
Принцип работы:
В нормальном состоянии клапан закрыт. При превышении установленного сбросного давления (6 бар) золотник клапана открывается под воздействием давления среды, сжимая рабочую пружину. Избыточный теплоноситель сбрасывается наружу через сбросной патрубок. После нормализации давления пружина возвращает клапан в закрытое состояние.
Преимущества:
- Высокая надежность благодаря латунному корпусу и изолированным подвижным частям.
- Увеличенный диаметр сбросного патрубка для большей пропускной способности.
- Долговечность – срок службы до 10 лет.
Область применения:
Предохранительный клапан SVS подходит для применения в системах отопления, водоснабжения и других инженерных системах, где требуется защита от превышения давления.
Конструкция клапана

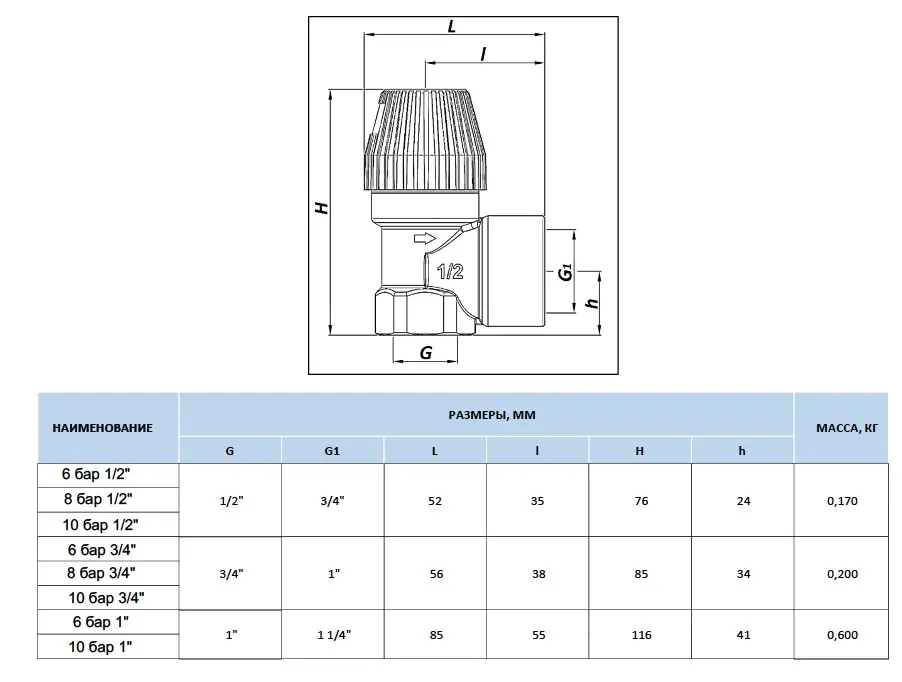

Таблица размеров клапана
