Код товара: 11588
Скважинный насос Grundfos SQE 5-70 - Встроенный обратный клапан, плавающие рабочие колеса, керамические подшипники, детали насоса из нержавеющей стали, фильтр на, электродвигатель на постоянных магнитах, встроенная защита от "сухого" хода, функция плавного пуска, встроенная защита электродвигателя. Насосы SQE работают с переменной скоростью, что достигается за счет регулировки частоты.
Описание

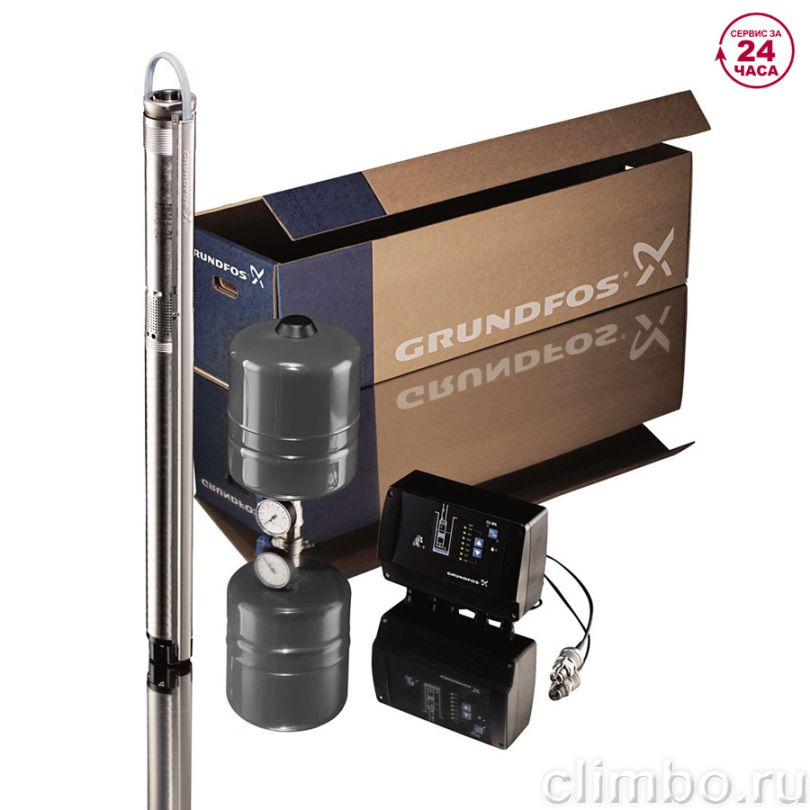

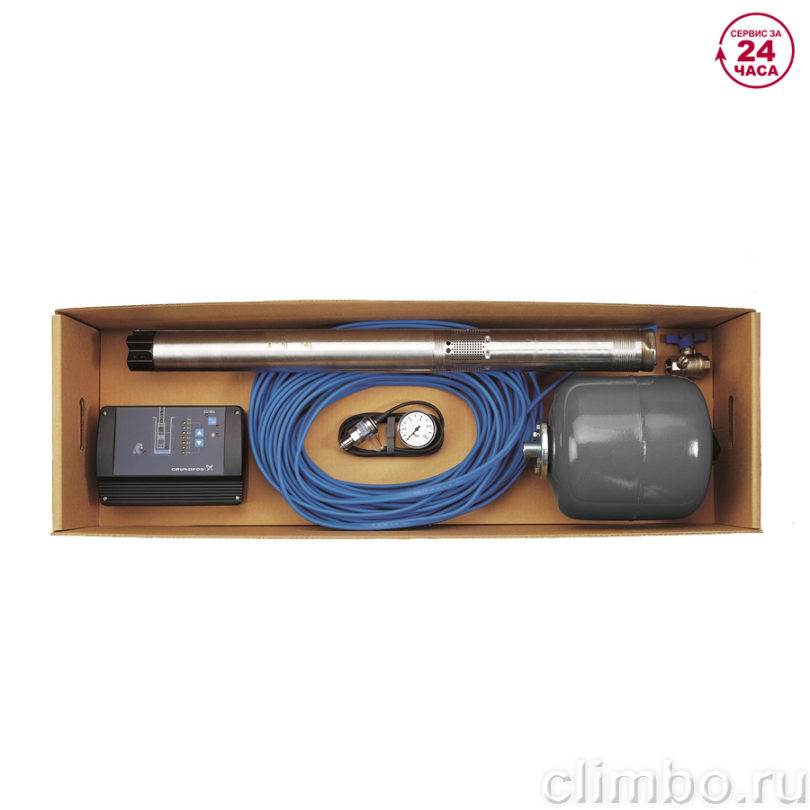

Комплект поставки: насос с плоским кабелем в водонепроницаемой оболочке блок управления CU 301 напорный диафрагменного гидробака емкостью 8 л/7 бар датчик давления на 0-6 бар манометр на 0-10 бар запорный кран 3/4” со сливом 20 хомутов для крепления кабеля к водоподъемной трубе
Дополнительные функции насосов типа SQE:
Дополнительные функции насосов типа SQE:
- регулирование путем изменения частоты вращения
- электронное управление и дистанционная связь
Регулирование частоты вращения
Электродвигатель MSE 3 дает возможность регулировать частоту вращения в пределах 65 - 100% диапазона. Можно выбрать точку с любой характеристикой из рабочего диапазона насоса. Следовательно, характеристики двигателя могут быть согласованы с любыми требованиями.
Для регулирования частоты вращения необходимо использовать блок управления CU 300 (CU 301) и устройство беспроводной связи с приложением Grundfos GO Remote, которое устанавливает связь с насосом посредством ИК сигнала.
Основные преимущества:
|
Защита от работы «всухую»
- Насосы SQ оборудованы защитой от работы «всухую». В случае регистрации падения потребляемой мощности до уровня Pcut out более 30 секунд (т.е. если насос начинает подсасывать воздух вместе с водой), насос отключается автоматически. Включать насос без воды недопустимо!
|
Износостойкость
- Рабочие колеса насоса SQ – «плавающие». Подшипник рабочего колеса выполнен из высокопрочного карбида вольфрама. Конструкция колеса и используемые материалы гарантируют высокую износостойкость по отношению к абразивным составляющим среды (песка) и значительно увеличивают срок службы насоса.
|
|
Высокий КПД насоса
- Рабочие детали насоса изготовлены из полиамида армированного стекловолокном (содержание волокна 30%). Благодаря конструктивному исполнению насоса и выбору высокотехнологичных материалов достигается высокий КПД принизком энергопотреблении.
|
Защита насоса при пуске от осевого смещения («всплытия») рабочего колеса
- Пуск насоса при очень низком встречном давлении может вызвать смещение рабочего колеса вверх по оси вала насоса. Это называется «всплытием» рабочего колеса. «Всплытие» может привести к нарушению работы или даже к выходу из строя насоса и электродвигателя. Для защиты от «всплытия» в конструкции насоса предусмотрен верхний упорный подшипник.
|
|
Высокий КПД электродвигателя
- Из графика видно, что электродвигатели с постоянными магнитами (ПМ двигатели) MS3 отличаются высоким КПД при различных нагрузках. Использование ПM двигателя наиболее выгодно и энерго-эффективно по сравнению с обычными электродвигателями переменного тока.
|
Защита от перегрева
- ПМ двигатели мало нагреваются во время работы благодаря высокому КПД и эффективному отводу тепла, тем самым обеспечиваются оптимальные условия работы двигателя. Для обеспечения дополнительной защиты электронный блок оборудован встроенным датчиком температуры. При перегреве двигатель выключается; когда температура уменьшается, двигатель автоматически включается.
|
|
Защита от перегрузки
- Высокая нагрузка насоса приводит к повышенному потреблению тока. В электродвигателе это компенсируется автоматическим регулированием частоты вращения. Если частота вращения уменьшается до 65% от номинального значения, электродвигатель выключается. Любая блокировка рабочего колеса моментально регистрируется, при этом питание отключается. Поэтому не требуются никакие дополнительные меры защиты.
|
Эксплуатационная надежность
- Электродвигатели спроектированы с учетом обеспечения высокой надежности и обладают следующими конструкционными особенностями: Применены подшипники из высокопрочного комбинированного материала карбида вольфрама/керамики, Установлен верхний упорный подшипник для защиты от осевого смещения "всплытия" рабочего колеса, Срок службы – как у обычных двигателей переменного тока.
|
|
Монтаж
- Насосы SQ могут быть установлены вертикально, горизонтально или наклонно.
Примечание: Насос никогда не должен устанавливаться ниже горизонтальной плоскости относительно положения электродвигателя.![/> </p> <p> Следующие отличительные особенности обеспечивают простоту установки насосов SQ: </p> <ul> <li>Встроенный обратный клапан с пружиной</li> <li>Простота в обращении, благодаря небольшому весу</li> <li>Монтаж в скважинах диаметром от 3]()
В комплект поставки насосов SQE входит кабель
При использовании насосов в емкостях и водоемах рекомендуется использование защитного кожуха при максимальной температуре перекачиваемой среды 35 °С: это необходимо для обеспечения достаточной скорости потока, проходящего вдоль электродвигателя, для обеспечения достаточного охлаждения.
|
|
Технические характеристики:
Высота: 94.1 см, Ширина: 7.4 см, Длина: 7.4 см, Диаметр насоса: 7.4 см, Вес: 7.1 кг, Материал корпуса: Нержавеющая сталь, Напряжение сети: 1 х 230 В, Допустимая температура перекачиваемой жидкости: до 35°C, Номинальный расход: 5 куб. м/час, Длина кабеля: 1.5 м, Класс защиты насоса и электродвигателя: IP 68, Максимальный расход: 7.35 куб.м/час, Максимальный напор: 89 м, Номинальный ток: 11.2 А, Максимальное содержание песка: 50 г/куб.м, Номинальный напор: 61 м, Номинальная мощность: 1.68 кВт, Подводимая мощность: 2.32 кВт, Число ступеней: 5, Рабочая жидкость: Вода, Промышленная частота: 50 Гц, Диаметр соединения: 1 1/2”
