Типы электромагнитных клапанов
Нормально закрытые и нормально открытые клапаны

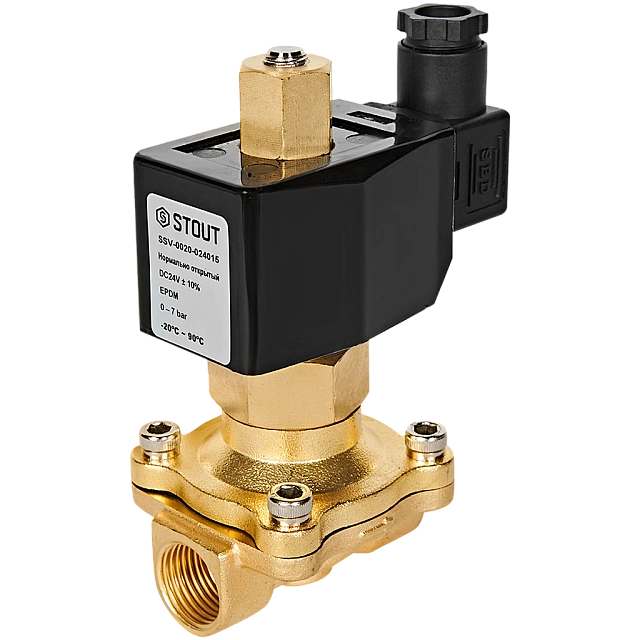

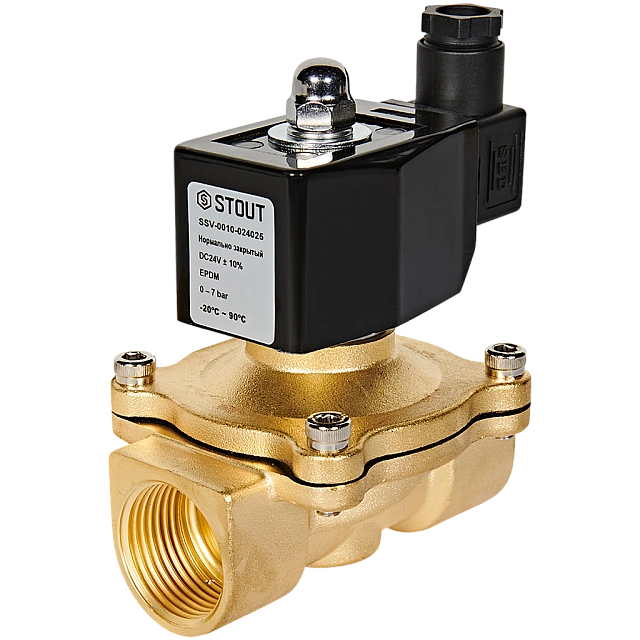

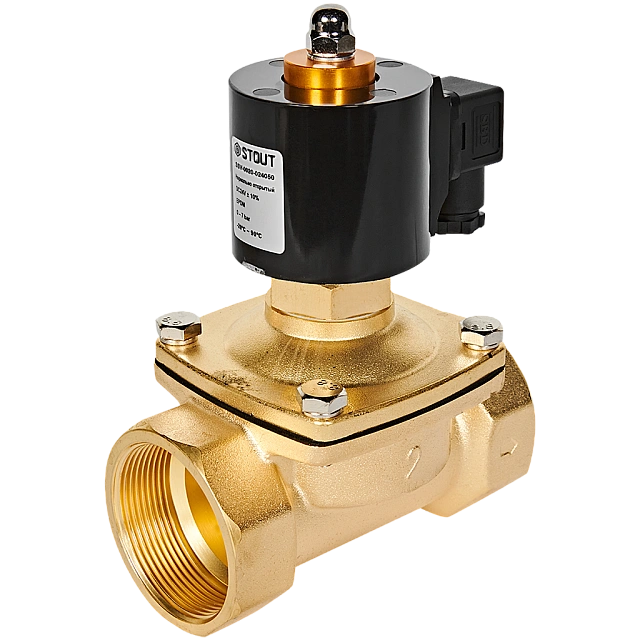

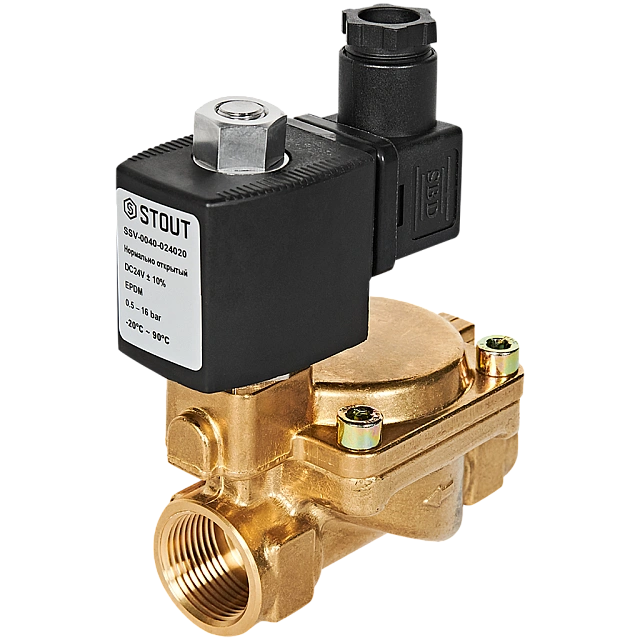

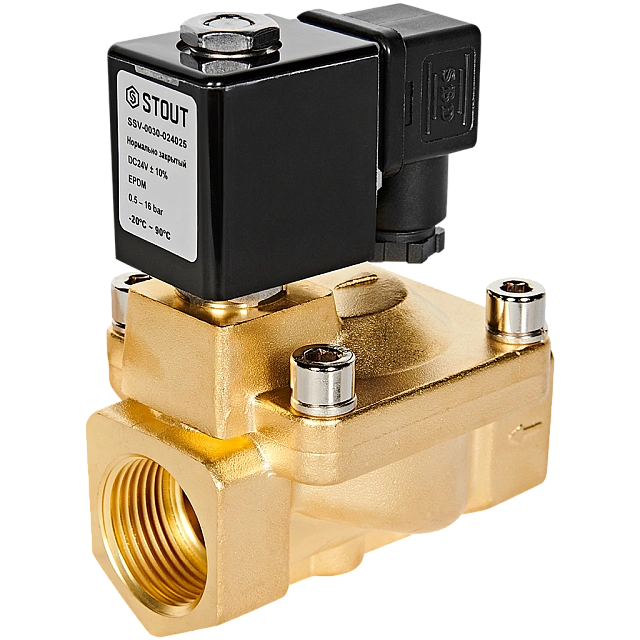

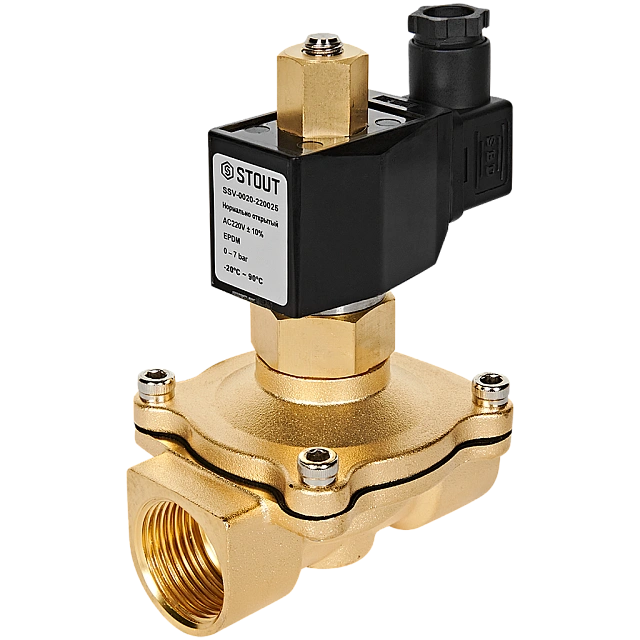

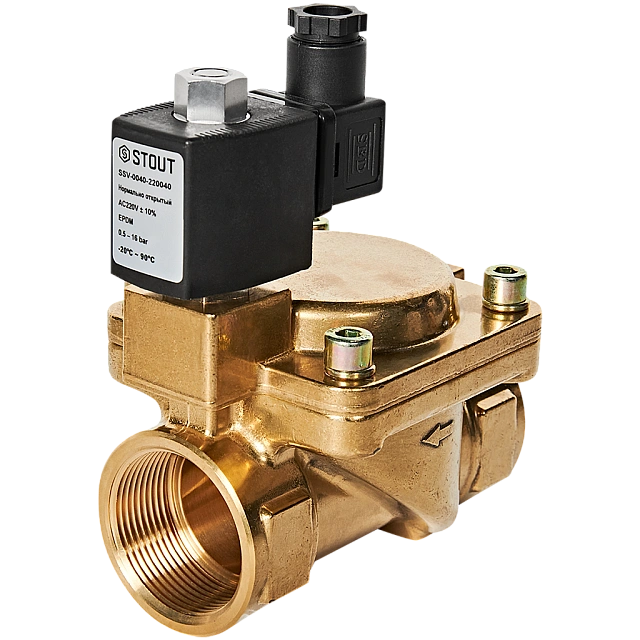

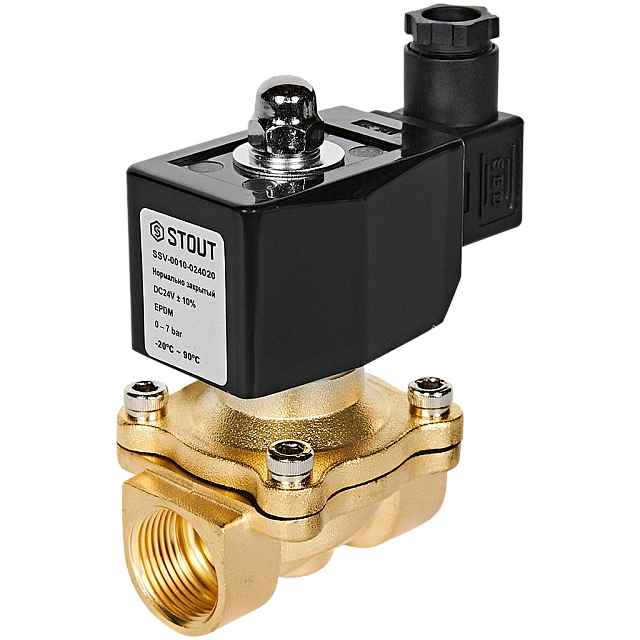

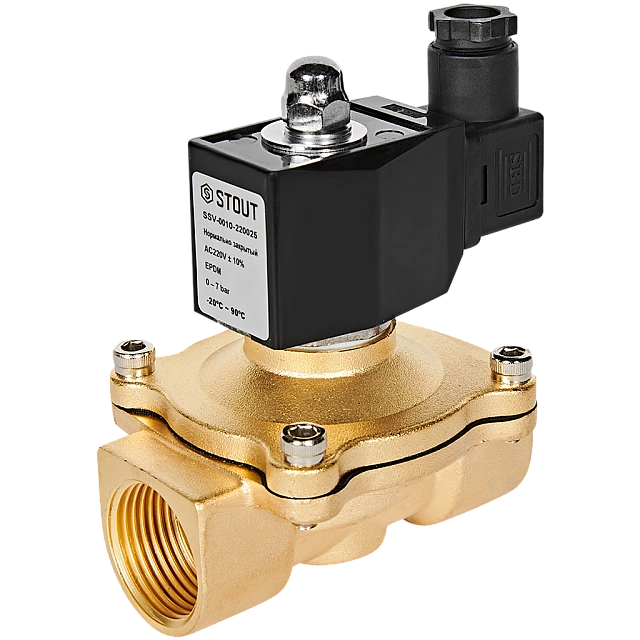

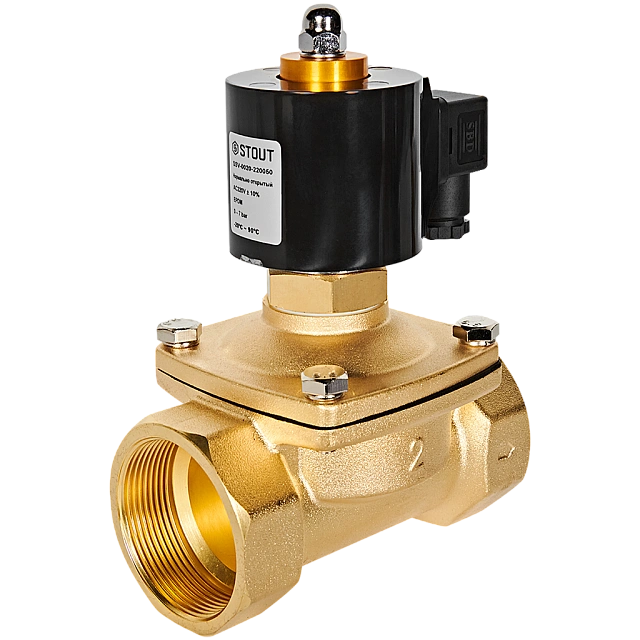

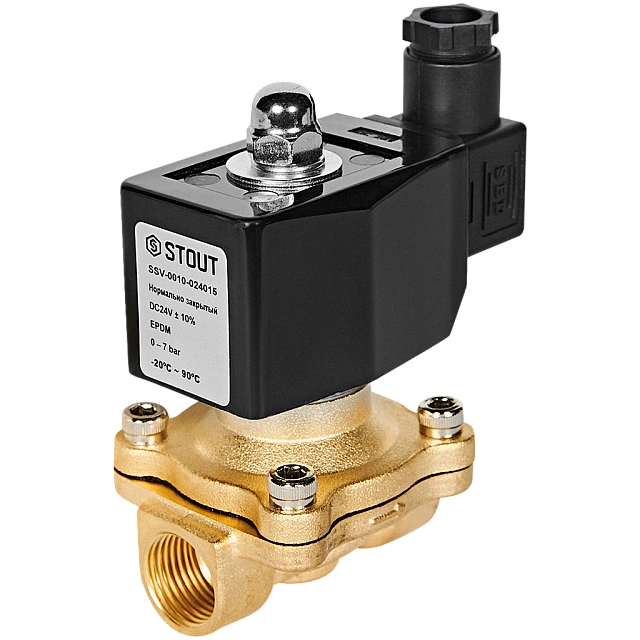

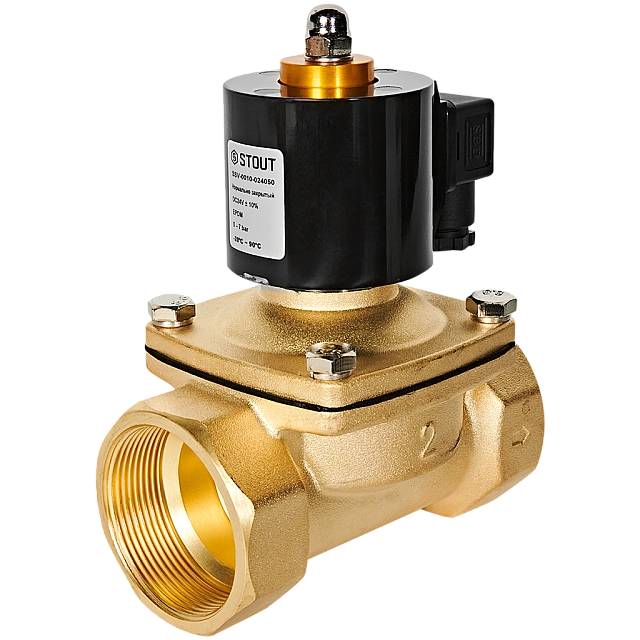

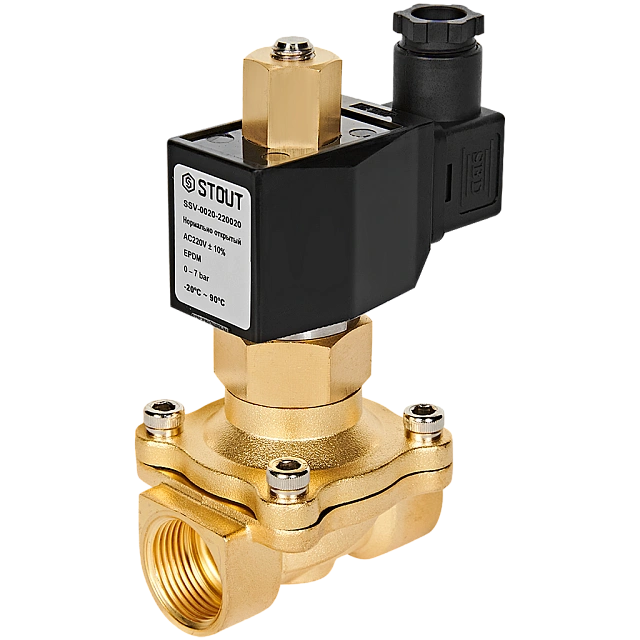

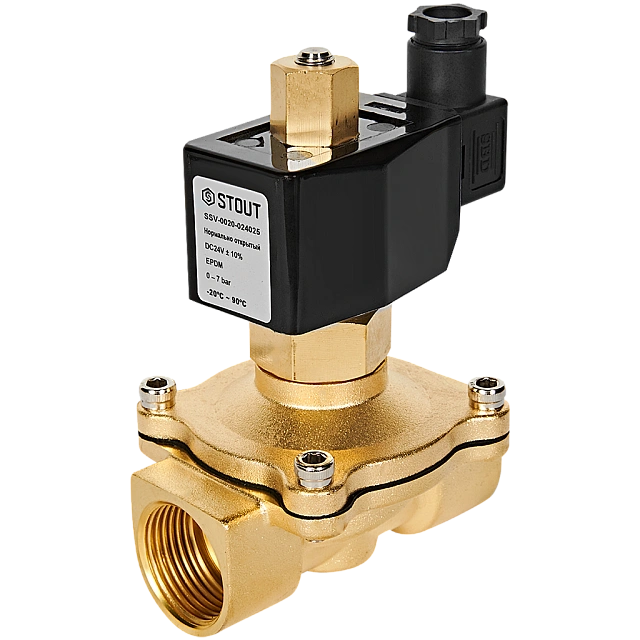

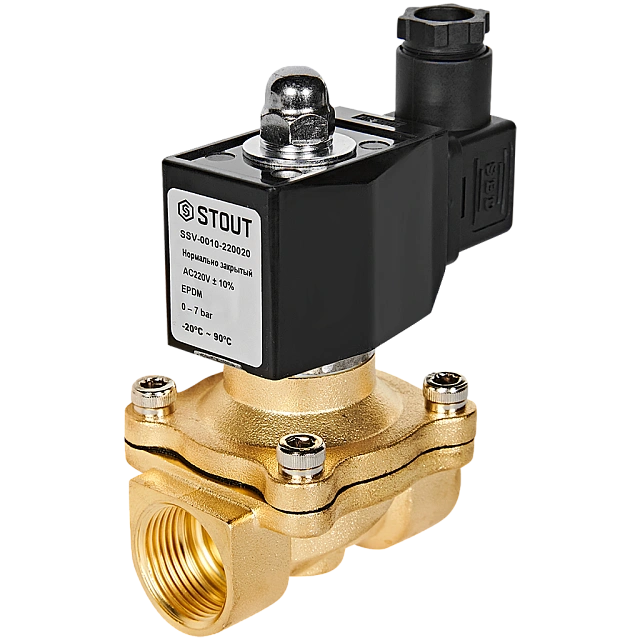

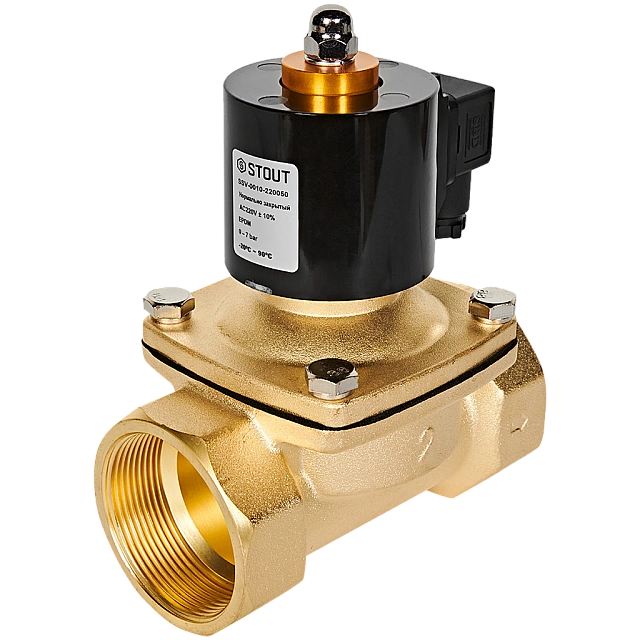

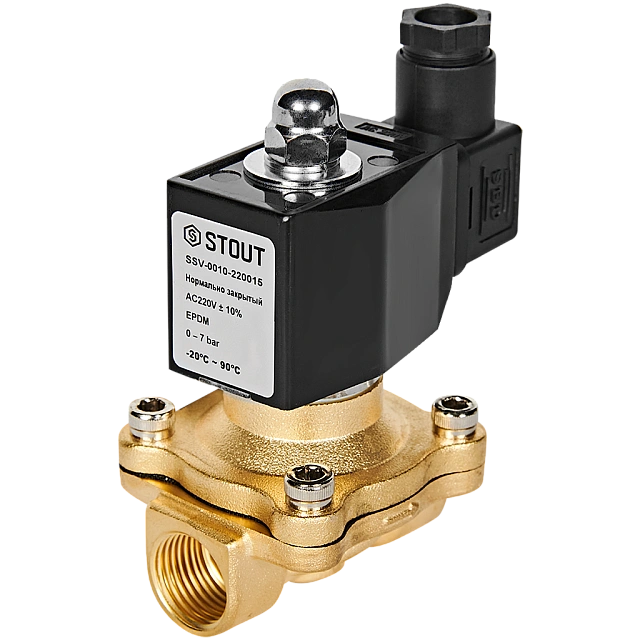

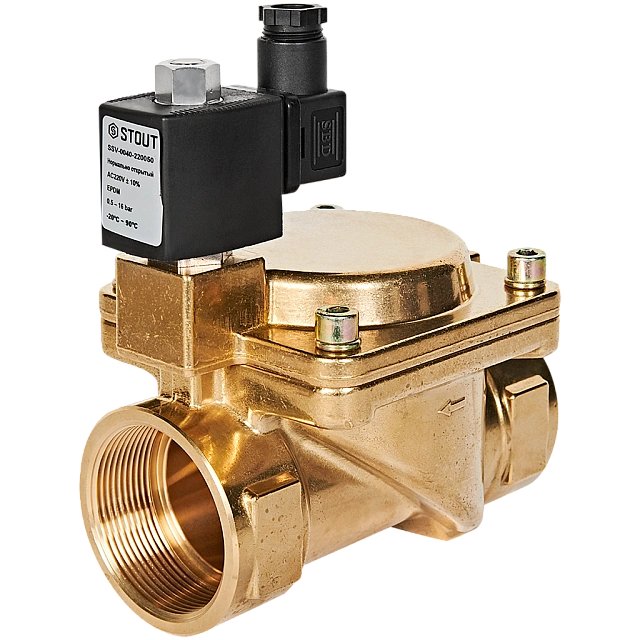

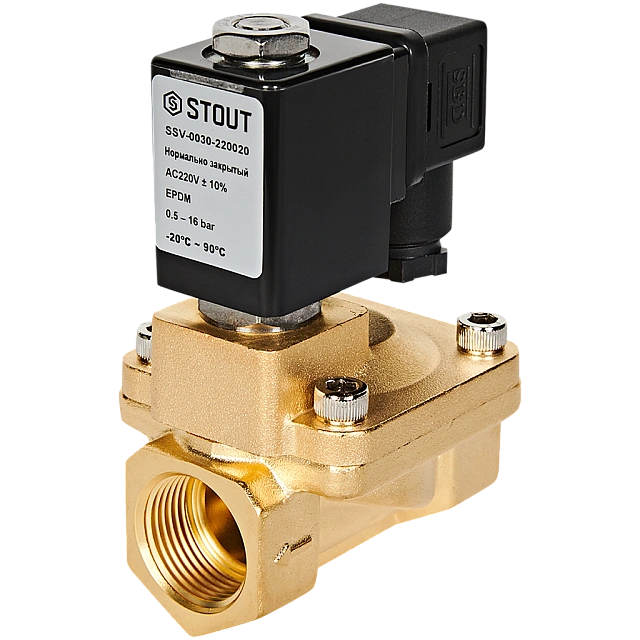

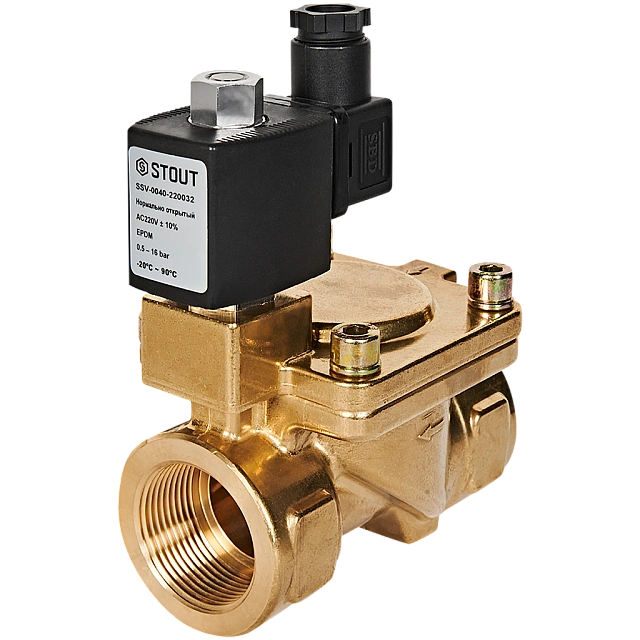

По состоянию в обесточенном режиме клапаны делятся на нормально закрытые и нормально открытые. Клапан электромагнитный нормально закрытый перекрывает поток при отсутствии напряжения на катушке и открывается при подаче питания. Такой тип применяется в системах, где по умолчанию требуется закрытое состояние — например, для защиты от протечек или управления подачей воды. Электромагнитный клапан открытый (нормально открытый) работает противоположным образом: пропускает среду без напряжения и перекрывает поток при подаче сигнала. Этот тип используется в системах, где необходимо обеспечить проход среды при отключении электропитания.
Клапаны с катушками 220В и 24В

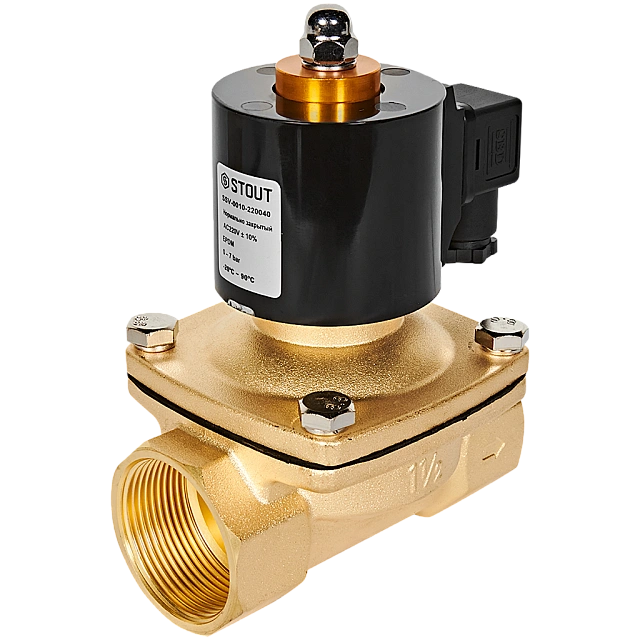

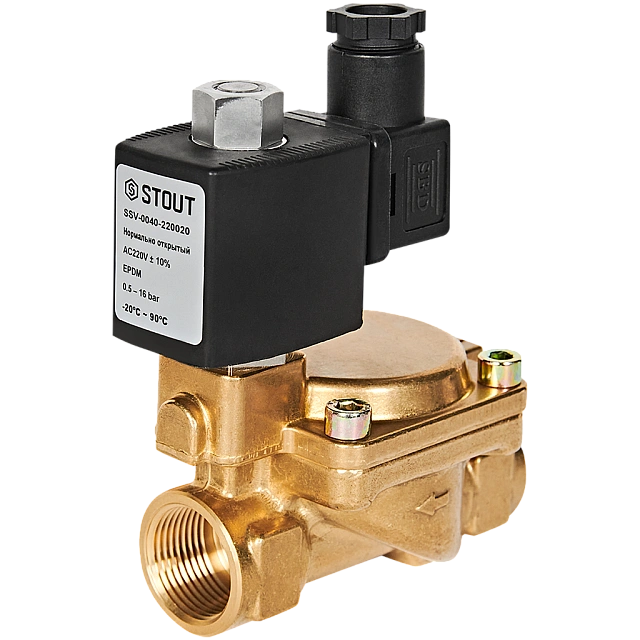

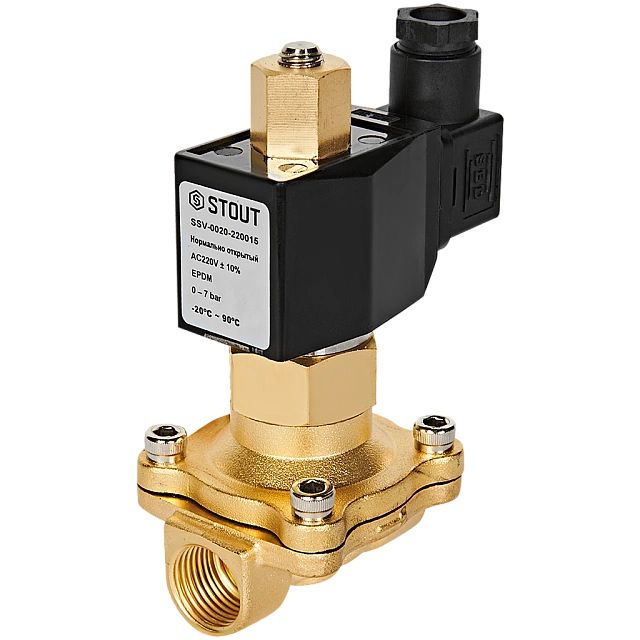

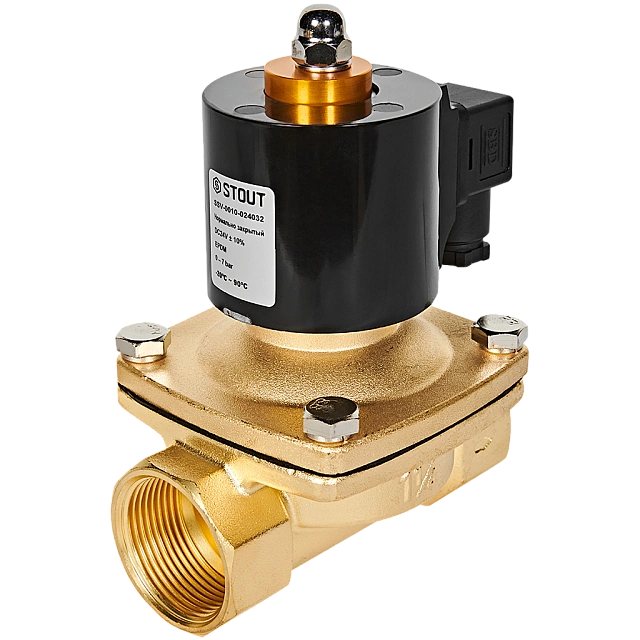

Катушки управления выпускаются на разное напряжение. Электромагнитный клапан 220В подключается к стандартной бытовой сети переменного тока и применяется в большинстве коммерческих и промышленных установок. Электромагнитный клапан 24В работает от пониженного напряжения постоянного или переменного тока, что повышает безопасность в системах автоматизации, особенно во влажных помещениях или при интеграции с контроллерами и датчиками.
Принцип работы электромагнитного клапана
Конструкция соленоидного вентиля
Конструкция соленоидного клапана включает корпус, электромагнитную катушку, подвижный сердечник и запорный элемент — мембрану или поршень. Корпус клапана обычно выполнен из латуни, что обеспечивает устойчивость к коррозии и механическим нагрузкам. Детали, контактирующие с рабочей средой, изготавливаются из нержавеющей стали для продления срока службы.
Механизм управления потоком
При подаче напряжения на катушку возникает магнитное поле, которое втягивает сердечник и перемещает запорный элемент, открывая или закрывая проходное сечение. В обесточенном состоянии клапан возвращается в исходное положение под действием пружины или давления среды. Автоматическое управление потоком позволяет повысить точность дозирования, снизить потери среды и обеспечить безопасность процессов.
Критерии выбора электромагнитного клапана
Параметры рабочей среды
Электромагнитный клапан для воды применяется в системах холодного и горячего водоснабжения, отопления, полива, автоматических линиях наполнения и слива. Для пневматических систем используются клапаны, рассчитанные на работу с воздухом. В гидравлических системах применяются клапаны для масла, способные работать с вязкими средами и выдерживать высокое давление. При выборе учитывают максимальное рабочее давление, температуру среды и требуемый расход.
Диаметр подключения и пропускная способность
Диаметр подключения соленоидного вентиля выбирается в соответствии с размером трубопровода и требуемой пропускной способностью. Клапаны выпускаются с резьбовыми присоединениями от 1/2 до 5 дюймов. Меньшие диаметры применяются в бытовых системах и приборах, большие — в промышленных установках с высоким расходом.
Материалы корпуса и уплотнений
Важно проверить совместимость материалов корпуса и уплотнений с химическим составом среды. Для агрессивных жидкостей могут потребоваться специальные исполнения с усиленной коррозионной стойкостью. Латунный корпус и детали из нержавеющей стали обеспечивают долговечность в большинстве применений.
